ローヘッドルームシングルガーダーブリッジクレーン
ローヘッドルームシングルガーダーブリッジクレーンは、鋼板とIスチール、エンドガーダー、電気ホイスト、走行機構による桁溶接で構成されています。 電気ホイストは、桁のIスチールの下部フランジに沿って実行されます...

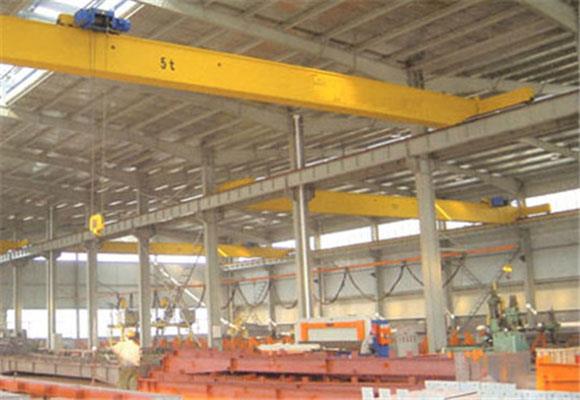

ローヘッドルームシングルガーダーブリッジクレーン
説明
ローヘッドルームシングルガーダーブリッジクレーンは、鋼板とIスチール、エンドガーダー、電気ホイスト、走行機構による桁溶接で構成されています。 電気ホイストは、桁のI-スチールの下部フランジに沿って走行し、物品の巻上げを達成する。 軽量構造と簡単な設置とメンテナンスを特徴とし、工場、倉庫、マテリアルヤードなどのさまざまな場所で広く使用されています。 可燃性、爆発性、腐食性のある環境で使用することは禁止されています。
ローヘッドルームシングルガーダーブリッジクレーンは、低ヘッドルームワークショップ用に設計されています。 それらの違いは、電気ホイストの走行方法です。 ローヘッドルームシングルガーダーブリッジクレーンの電気ホイストは、ガーダーの下部フランジプレートで走行しており、シングルガーダーブリッジクレーンの電気がガーダーの片側で走行しているため、フックの作業スペースが増え、作業場の高さが低くなります。コスト。
あなたのワークショップが狭いか、または十分に高くない場合は、この種類のクレーンを選択してください！
仕様
容量 | T | 3 | ||||||
スパン | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
持ち上げ高さ | m | 図6、図9、図12、 | ||||||
持ち上げ速度 | m /分 | 8または8 / 0.8 | ||||||
ホイスト走行速度 | m /分 | 20,30 | ||||||
クレーン走行速度 | m /分 | 20 | 30 | |||||
総重量 | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
マックス ホイールロード | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
レール推奨 | モデル | 24kg / m | ||||||
総モーターパワー | kw | 4.9 | ||||||
主な寸法（mm） | スパン（m） | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
レールトップクレーントップ | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
レールトップツーフックセンター | H4 | -130 | -65 | -15 | 35 | 105 | ||
クレーンベース距離 | W | 2500 | 3000 | 3500 | ||||
クレーン幅 | B | 3000 | 3500 | 4000 | ||||
フック左限界 | S1 | 1413 | ||||||
フックの右の制限 | S2 | 1496年 | ||||||
容量 | T | 5 | ||||||
スパン | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
持ち上げ高さ | m | 図6、図9、図12、 | ||||||
持ち上げ速度 | m /分 | 8または8 / 0.8 | ||||||
ホイスト走行速度 | m /分 | 20,30 | ||||||
クレーン走行速度 | m /分 | 20 | 30 | |||||
総重量 | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
マックス ホイールロード | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
レール推奨 | モデル | 24kg / m | ||||||
総モーターパワー | kw | 8.3 | ||||||
主な寸法（mm） | スパン（m） | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
レールトップクレーントップ | H | 1170 | 1255 | 1280 | 1360年 | 1410年 | ||
レールトップツーフックセンター | H4 | -175 | -90 | -65 | 15 | 65 | ||
クレーンベース距離 | W | 2500 | 3000 | 3500 | ||||
クレーン幅 | B | 3000 | 3500 | 4000 | ||||
フック左限界 | S1 | 1405 | ||||||
フックの右の制限 | S2 | 1496年 | ||||||
容量 | T | 10 | ||||||
スパン | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
持ち上げ高さ | m | 図6、図9、図12、 | ||||||
持ち上げ速度 | m /分 | 8または8 / 0.8 | ||||||
ホイスト走行速度 | m /分 | 20,30 | ||||||
クレーン走行速度 | m /分 | 20 | 30 | |||||
総重量 | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
マックス ホイールロード | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73.2 | |
レール推奨 | モデル | 24kg / m | ||||||
総モーターパワー | kw | 13.8 | ||||||
主な寸法（mm） | スパン（m） | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
レールトップクレーントップ | H | 1075 | 1195 | 1305 | 1385 | 1475年 | ||
レールトップツーフックセンター | H4 | -175 | -90 | -65 | 15 | 65 | ||
クレーンベース距離 | W | 2500 | 3000 | 3500 | ||||
クレーン幅 | B | 3000 | 3500 | 4000 | ||||
フック左限界 | S1 | 1840 | ||||||
フックの右の制限 | S2 | 1840 | ||||||
