キーサイドコンテナクレーン

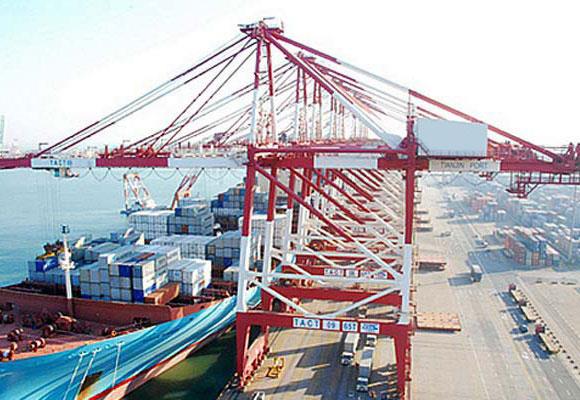

クワイサイドコンテナクレーンは、船上コンテナをコンテナトラックに積み降ろすための大きなドックサイドに設置されたコンテナハンドリングクレーンである。ドックサイドコンテナクレーンはレールトラック上を走行可能な支持フレームで構成されています。

制品の詳細

キーサイドコンテナクレーン

説明

クワイサイドコンテナクレーンは、船上コンテナをコンテナトラックに積み降ろすための大きなドックサイドに設置されたコンテナハンドリングクレーンである。ドックサイドコンテナクレーンはレールトラック上を走行可能な支持フレームで構成されています。フックの代わりに、クレーンにはコンテナに固定できる特殊なスプレッダーが装備されています。

特徴

1.負荷負荷容量（t / h）：400,500,600,800,1000,1250,1500,1800,2000,2250,2500,3000,3600,4000,4500,5000。

定格負荷容量の優先順位（t）：10,12.5,16,20,25,32,40,45,50,56,61,71,80,90。

3.作業レベル：

標準	GB3811-2008
クラスの使用	U8
ロードアップ条件	Q4
作業レベル	A8

4.メカニズムの作業レベル：

機構	グレードを使用する	ロードアップ条件	作業レベル
リフティング/クローズ	T8	L4	M8
トロリー	T8	L4	M8
クレーン	T5	L3	M6
フロントガーダーピッチング	T4	L3	M5
タクシー	T4	L3	M5

5.作業速度：

機構	速度（m /分）
リフティング/クローズ（全負荷/無負荷）	60〜80/100〜240
トロリー旅行	100〜280
クレーントラベル	20〜40
フロントガーダーピッチング	5〜10（片道）
キャブトラッキング	20〜25

6.鋼構造：

設計サービス時間	20〜30年
キャラクターを読み込む	連続的で、頑丈な、交互の
動作文字	サイクル動作、ビジー、ハイインパクト

7.鋼構造のコンポーネント：クレーンシャーシ、バックプルロッド、タワーフレーム、フロントプルロッド、フロントガーダー、ガントリーフレーム、ファンネル足場、アングリングストラット、バックガーダー。

仕様

定格生産性の優先度	t / h	600〜2500


吊り上げ能力	t	16,32,55
持ち上げ高さ	m	レール18〜24の上方レール1の下

材料スタックの比率	t /m³	0.9〜3.0

最大アウトリーチ	m	20〜55
トラックゲージ	m	17,30
ホイールベース	m	12,17
持ち上げ/閉める速度	m /分	100〜150

トロリー走行速度	m /分	120〜150

ピッチタイム	分	5
クレーン走行速度	m /分	20

最大ホイール荷重	KN	200
電源	10KV、50Hz、3Phase
